•適用製品：多種サイズの電極パッド製品

 •設備機能：

  -複雑な電極パッドの端子圧着、ハウジング挿入、パッド貼り付け、および包装       などの工程を自動化設備で統合生産。

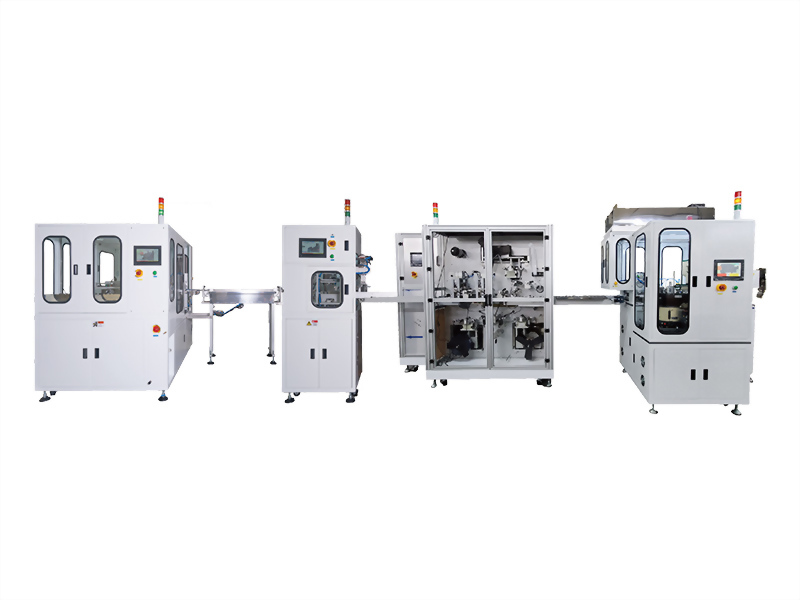

  -この自動化設備は、4つの独立した機械をオンライン組み合わせに接続して構成されています。

•設備紹介：

  ◎マシン#1：電極パッドの自動端子機

       -自動端子機でカーボン糸を指定長さにカットし、両端の皮膜を剥離した後、片 端で端子をかしめます。

       -かしめた後のカーボン糸材を搬送機構で次の工程設備に送ります。

  ◎マシン#2： 電極パッドのハウジング自動組立機

      -組立機は端子に接続されたカーボン糸を順番に受け取り、フィードシュート内に水平に入れます。

      -ハウジングは振動ディスクによって整列され、方向識別とステアリング機構に使用され、サーボ伝達機構に送り込まれます。

      -グリッパー内のカーボン糸端子はコンベア上で順番にハウジング内に端子を挿入して組み立てを完成した。ばねの引っ張り力により、組立の品質を確認します。

      -良品は輸送用サーボ搬送機構を介して後工程ラミネート機のベルトコンベアのスロットに投入され、検索器にて装着精度を確認します。

  ◎マシン#3：電極パッドの組立機

     -不織布ロール、ハイドロゲルロール、剥離紙ロールはすべて、独立した張力制御器とエッジ検出機構によりリアルタイムの位置合わせを行い、材料の貼り付

       け位置を確保します。

     -三種類の材料を貼り合わせ機構に送り込み、スピードを合わせて端子線と材料

      ロールを貼り合わせます。

    -帯材が成形された後切断エリアに進み、完成品に切り分けられ、コンベアで出力されます。

 ◎マシン#4：電極パッドの包装機

     -ジッパーバッグの対応サイズはバッグ幅110mm〜140mm、バッグ長160mm〜200mm。

     -電極パッドは前工程の排出レールから吸引位置に送られた後、センサで検知し、真空吸引して反転機構に送られます。
